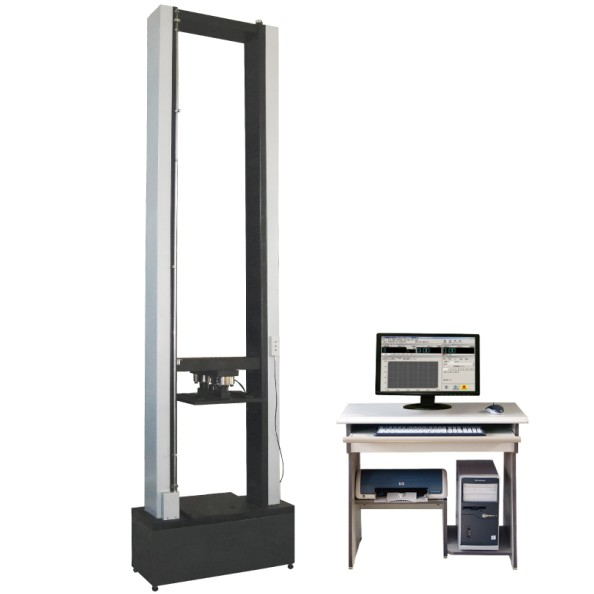

TC-WDW100H型微機控制環剛度試驗機

TC-WDW100H型微機控制環剛度試驗機是我公司新一代全自動控制試驗機。該機采用計算機自動控制，實時顯示實驗數據及試驗曲線，并外接打印機打印實驗報告。

環剛度試驗機主要用于測定大力值、上、下屈服強度，壓縮，環剛度、環柔度、管材拉伸、管材蠕變比率等系列試驗。

1該機采用四柱框架式雙空間結構；上拉、下壓。
2調速系統采用伺服調速系統及伺服電機，性能穩定可靠，具有過流、過壓、過載等機械保護裝置。
3傳動部分采用圓弧同步齒形帶，精密滾珠絲杠副傳動，傳動平穩，噪音低，傳動效率高。
4萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很好的了不規則試樣對傳感器的影響。
5.配備專用的環剛度變形測量裝置，使變形量結果更準確。
6.三種機型適用于φ1000mm、φ2000mm、φ3000mm以下管徑。

1、 大試驗力：    100kN
2、 測 量 范 圍：   大試驗力的2%—
3、 試驗機精度級別：1級
4、 試驗力準確度：  優于示值的±1%
5、 位 移 測 量：   分辨率為0.01mm
6、 變形準確度：    優于±1%
7、 調 速 范 圍：   0.01—500mm/min
8、 試 驗 空 間：   大可做到3米管徑
9、 壓 縮 空 間：   大可做到3米管徑
10、壓 盤 尺 寸：  根據管徑的尺寸定做
11、主 機 形 式：  門式框架結構
12、主 機 尺 寸：  840×660×3500mm
13、重       量：  約1000Kg
14、工作環境：室溫～45℃，濕度20%～80%
